Топографический план местности это отображение маленького региона без учета кривизны Земли, уменьшенное и подробное. Топографический план местности применяется для составления чертежей и технических проектов, которые предназначенны для строительства. Топографический план создается в масштабах 1:500, 1:1000, 1:2000 и 1:5000.

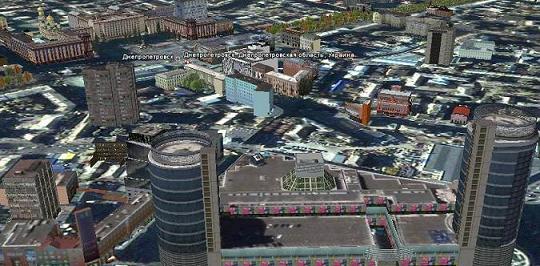

Результаты топографических съемок по желанию заказчика могут быть представлены в виде цифрового или электронного топографического плана. Цифровой топоплан - это цифровая модель местности, сформированная с учетом законов картографической генерализации в принятых для планов проекциях, разграфки, системе координат и высот и записана в спецпрограммах на ПК. Цифровой топографический план принято называть электронным топографическим планом. Цифровая топографическая модель местности
Цифровые топографические планы получают путем записи пространственных координат объектов местности и кодов их характеристик в числовом виде в процессе полевого топографической съемки, а также фотограмметрические путем по аэрофотоснимкам (цифровыми снимками) и за графическими оригиналами.

Стоимость топографических работ от 2 000 грн за участок

Применение цифровых и электронных топографических планов позволяет автоматизировать:

  • Составление топографических планов в разных масштабах, их обновление и тиражирование (издание);
  • Решение прикладных задач с использованием дополнительной информации.

Цифровые топографические планы местности должны удовлетворять следующим требованиям:

  • Создаваться с занесением информации на номенклатурные планшеты, покрывающих местность в рамках топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500;
  • Создаваться в системе координат 1963 г. в проекции Гаусса и Балтийской 1977 системе высот. В отдельных случаях могут создаваться в местной системе координат и высот, которая связана с общегосударственной;
  • Обеспечивать возможность машинного определения данных о местоположении объектов и их характеристик в соответствии с принятыми условными знаками;
  • Включать цифровые значения количественных и качественных характеристик и кодов объектов в Единой системе классификации и кодирования картографической информации;
  • Иметь классификацию объектов и элементов местности, соответствует классификации, принятой для топографических планов масштаба 1:5000, 1:2000, 1:1000 и 1:500;
  • Иметь средние ошибки в плане и по высоте до 1 мм;
  • Включать наряду с массивами данных соответствующих элементов содержание топографических планов и служебно-справочную информацию.

Технология создания цифровых топографических планов предусматривает следующие основные процессы:

  • Сбор цифровой информации;
  • Цифровую обработку;
  • Накопление и хранение;
  • Графическое отображение;
  • Удобное редактирование.

Сбор цифровой информации происходит в процессе наземной съемки тахеометром, фотограмметрической обработки снимков, преобразование в цифровую форму графических оригиналов.

Цифровая обработка топографической информации включает три самостоятельных этапа работ. Цифровая топографическая модель местности план карта

Первый этап - это первичная обработка собранной разнообразной топографической информации и приведение ее к единому унифицированному виду. Она предполагает вычисление плоских или пространственных координат съемочных точек в заданной системе, формирование съемочной информации по ее принадлежности к объектам местности.

Вторым этапом цифровой обработки является создание цифровой модели местности (ЦММ). В основе цифрового моделирования местности лежит такая организация результатов съемки ситуации и рельефа, которая позволяет отображать точки области моделирования в дискретное среда топографической информации, т.е. для каждой точки данной области получать заданный набор топографических данных.

Третий этап цифровой обработки топографической информации заключается в формировании на основе ЦММ цифровых моделей всех элементов созидания плана, т.е. в преобразовании ЦММ в цифровой и электронный топографический план. На этом этапе информация, что есть в ЦММ, трансформируется в топографическую в соответствии с конкретными требованиями к содержанию, масштаба, высоты сечения рельефа, математической основы, системы условных знаков и т.п..

Конкретными объектами являются отдельные структуры цифровой модели местности. К этой обработки входят калибровки, аппроксимация рельефа и интерполирования горизонталей, формирование моделей условных знаков, размещение этих знаков, автоматизированное редактирование и генерализация, сшивания и нарезки информации, связи по рамкам т.п..

Накопление и хранение ЦММ, цифровых и электронных топографических планов осуществляется в банке цифровых картографических данных. Банк данных представляет собой систему, в которую входят накапливаемый фонд данных (базы данных) и программные комплексы, обеспечивающие работу с этими данными на ЭВМ (система управления базами данных). В банке данных осуществляется стандартизация и накопление нужной информации, приведение полученных в разное время и разных по форме данных к единому виду, их согласования, обновления и дополнения. Он позволяет оперативно принимать и выдавать нужную информацию, обеспечивает высокий уровень автоматизации накопления, хранения и выдачи данных пользователю.
Заключительным процессом создания цифровых топографических планов является отображение планов с помощью ПК и систем графического вывода, т.е. распечатка на любом листе(от А5 до рулон А0).

На всех этапах создания цифровых топографических планов нашими специалистами geotop.com.ua осуществляется редактирование. Редактирование - это система руководства процессами создания цифровых топографических планов, основанных на требованиях, предъявляемых к ним и к технологии их изготовления.

Редактирование предусматривает следующие процессы:

  • Редакционно-подготовительные работы;
  • Редактирование в процессе сбора цифровой информации, цифровой обработки;
  • Проверку и приемку законченных этапов работ и готовой продукции.

Целью редактирования создаваемых цифровых топографических планов являются:

  • Обеспечение их высокого качества с тем, чтобы цифровые топографические планы полно соответствовали своему назначению и требованиям, которые к ним относятся;
  • Экономичность технологии.

Цифровые и электронные топографические планы передают на хранение в банк данных и выдают потребителю в форматах, определенных нормативными документами, устанавливаются Укргеодезкартографией. Основными из них являются:

  • Система классификации картографической информации;
  • Обменные форматы цифровых топографических данных;
  • Требования к полноте, точности и достоверности цифровых топографических планов.
