Создание ортофотопланов масштаба 1:2000 на территорию населенных пунктов по результатам аэрофотосъемки

С целью облегчить труд топографов и ускорить процесс выпуска картографической документации несколько десятилетий назад была разработана, и с тех пор все больше совершенствуется методика аэрофотосъемки. Взяла ее на вооружение и компания «Гильдия Инжиниринг», которая применяет сегодня при съемочных работах беспилотные летательные аппараты. Что используется современное оборудование максимально облегчает такие трудоемкие в прошлом процессы как правильную ориентировку и фотограмметрическая обработка фото с дрона, контурная привязка к системе координат УСК 2000 по опознакам, привязка к Балтийской системе высот отснятых объектов геодезической сети. Результаты предоставления услуг будут использоваться в геоинформационных системах и предназначены для создания геопространственной базы данных информационной системы земельного и градостроительного кадастра, основы для геопортала, внедрение интерактивного доступа к базе данных.

    Коротко по требованиям к созданию ортофотопланов.
  • Актуальность аэрофотоснимков выполнена в безлистный период март-апрель
  • Продольное перекрытие - не менее 80%, поперечное перекрытие не менее 40%
  • Геометрическоя разрешение снимков (оригинальный размер пикселя на местности) - не хуже 10 см.
  • Аэрофотоснимки должны иметь радиометрическою разрешение на каждый канал 8 bit и неискаженную цветовую гамму. Территория, на которую создаются ортофотопланы должна быть покрыта стереообеспечением
  • Не допускается наличие факторов внешней среды, закрывающих детали местности, лиственного покрова на деревьях, и не допускается наличие снежного покрова.
  • Угол наклона солнца над горизонтом допускается не менее 20 градусов (для равнинной местности)
  • Не допускаются наличие облаков более 5%, теней от облаков, тумана и дыма, кроме дыма, который является следствием непрерывного производства
  • Материалы аэрофотосъемки должны быть предоставлены в формате TIFF без сжатия
  • Требования к опознакам. Определение координат и высот опознака выполняется методом GNSS-наблюдений в режиме RTK/VRS с использованием двухчастотных GNSS-приемников. При определении координат и высот опознака от перманентной сети и геодезической сети специального назначения, выполняется контроль на пунктах Государственной геодезической сети. Контроль выполняется каждой единицей GNSS-приемника, по меньшей мере на 3-х пунктах Государственной геодезической сети. Исходными пунктами GNSS-наблюдений служат перманентная сеть и геодезическая сеть специального назначения. Точность контрольных измерений между GNSS-наблюдениями и выходными координатами и высотами должна соответствовать требованиям нормативных документов в соответствии с масштабом плана. Точность определения координат и высот опознака должна соответствовать требованиям нормативных документов в соответствии с масштабом плана. Фотофиксация опорных и контрольных опознака выполняется так, чтобы было четко видно место центрирования GNSS-приемника и относительно других объектов местности. Контрольные опознаки определяются по опорные опознаки, но они не участвуют в уравнивании аэрофотоснимков. Количество точек должно быть не менее 10% от общего количества опорных опознака.
  • Требования к цифровым ортофотопланам. Средняя квадратическая погрешность (точность) ортофотопланов не должна превышать 2 пикселя (для равнинной местности). Предельно допустимые величины не совмещения контуров при контроле по сводкам со смежными блоками ортофотопланов не должна превышать 4 пикселя. При изготовлении ортофотопланов для трансформации должна использоваться центральная часть снимка с целью получения наименьшего перспективного искажения и погрешности по рельеф. Фотоизображения ортофотопланов должно быть цветное и иметь неискаженную цветовую гамму, должны быть согласованы по радиометрических показателям: иметь однообразную цветовую гамму, насыщенность цвета и контраст. Все наземные объекты должны иметь координаты соответствующей точности и занимать свое истинное положение. При изготовлении ортофотопланов необходимо применять алгоритмы, рассчитанные на автоматизированную компенсацию мертвых зон, обусловленных высотными объектами. Допускается смещение высотных объектов относительно истинного положения (сооружений башенного типа и других высотных объектов), отклонения от крыш зданий не должно превышать 2 градуса. Фрагменты территорий на ортофотозображенни, что закрываются из-за наклона высотных объектов (мертвые зоны) должны быть компенсированы с другого ортофотоизображения, на котором эта территория просматривается. Ортофотопланы предоставляются в формате тайлованого GEOTIF. Привязочний файл (tfw) должен иметь такое же название как TIF-файл к которому он относится и содержать координаты верхнего левого угла планшета ортофотопланов.

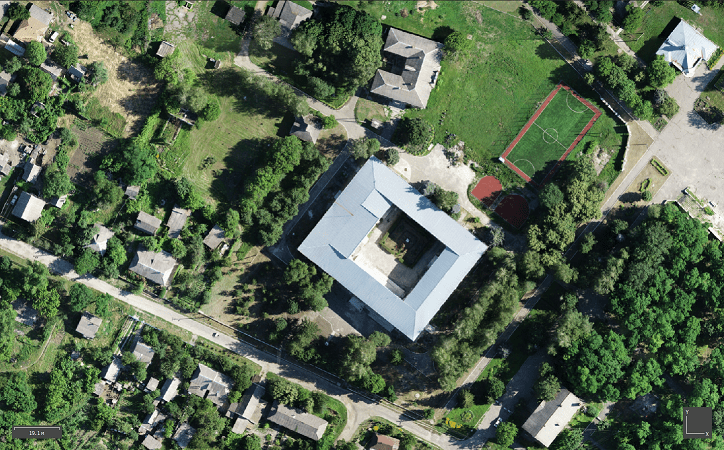

  • Создание ортофотопланов по результатам аэрофотосъемки

    Почему «сырые» фотоснимки с воздуха не годятся в качестве планов местности?

    Качественный цветной аэрофотоснимок на первый взгляд выглядит ничем не хуже (а в чем-то даже и лучше) топографического плана. Ну, разве что не хватает поясняющих надписей. А в остальном – вполне годится для ориентирования. Однако специалист, которому план нужен не только для того, чтобы дойти из пункта «А» в пункт «Б», а чтобы произвести с его помощью инженерные расчеты, сразу отметит основные недостатки фотографии:

    • Несоблюдение удобного масштаба (согласитесь, пользоваться при вычислениях масштабом, к примеру, 1:498,7596954 не очень-то приятно).
    • Отсутствие координатной сетки и привязки к Балтийской системе высот.
    • Наличие искажений, которых при внимательном рассмотрении можно обнаружить не так уж и мало, особенно по мере удаления от центральной области снимка.

    Без обработки фото с дрона допускается использовать лишь в целях, для которых указанные недостатки не являются критичными.

    Получить бесплатный расчет стоимости работ по аэрофотосъемке для Вашего объекта
    Основная информация про объект изысканий
    Ваше имя*
    Телефон или email

    Зачем нужна дополнительная обработка фото с дрона?

    Скорость аэрофотосъемки весьма высока, легко доступны труднопроходимые участки местности. Но вот точность… Если перед тем, как сделать серию замеров тахеометром, его старательно позиционируют на точке съемочного обоснования и тщательно выверяют горизонтальность прибора, то строгую вертикальность оптической оси аэрофотоаппарата гарантировать, даже применяя устройства для автоматической стабилизации, невозможно (разве что плюс-минус 3°). Кроме того, никто не отменял законы проецирования. Сделать снимок земельного участка в ортогональной проекции (в которой строятся топографические планы) невозможно. Не будем вдаваться в тонкости физики, но факт остается фактом: возможности фотокамеры, даже с очень дорогой оптикой, ограничены центральной проекцией. А в этой проекции точки первичных фотоснимков имеют смещение по отношению к их истинному положению. Величина искажения зависит от угла, под которым велась съемка, и от рельефа (чем больше уклон поверхности земли, тем больше неточность изображения). Фотограмметрическая обработка фото с дрона нужна, чтобы внести необходимые правки в картину местности.

    Как происходит создание ортофотоплана и его привязка к Балтийской системе высот?

    Сразу следует отметить, что для создания качественного ортофотоплана должны быть соблюдены определенные условия. Во-первых, каждый участок поверхности фотографируется, по меньшей мере, с двух ракурсов. Во-вторых, для привязки к системе координат по опознакам, на снимаемой территории должно присутствовать, как минимум, четыре точки с заранее точно определенными горизонтальными и высотными координатами. Сегодня фотограмметрическая обработка снимков (называемая еще ортотрансформированием, ортокоррекцией и орторектификацией) максимально автоматизирована и производится с помощью мощного компьютера. В прошлое ушли технически устаревшие механические фототрансформаторы и стереометры. Однако принципиально алгоритм процесса существенно не изменился:

    1. Производится привязка к системе координат по опознакам. Фотоснимок проецируется на координатную сетку (подложку) с несколькими обозначенными на ней опорными точками (опознаками). Изменением ориентирования снимка и масштабированием добиваются совмещения опознаков на фотографическом изображении и координатной подложке.
    2. Для привязки к Балтийской системе высот система создает стереоизображение и, опираясь на него, рассчитывает положение горизонталей (условных линий, демонстрирующих форму рельефа).
    3. Теперь остается только «сшить» множество маленьких скорректированных картинок в единый ортофотоплан, ни в чем не уступающий топографической карте, и представить его заказчику.

    Составляемые компанией «Гильдия Инжиниринг», путем обработки фото с дрона, ортофотопланы доступны ее клиентам как в бумажном, так и в электронном виде. Отображение плана возможно практически в любом из форматов, поддерживаемых современными геодезическими информационными системами.
